El monitoreo de reductores planetarios es clave en estrategias modernas de mantenimiento predictivo. Estos sistemas operan bajo altas cargas y condiciones exigentes.
En este contexto, la detección temprana de fallas permite evitar paradas no programadas. Además, mejora la confiabilidad de equipos críticos en plantas industriales.
Por otro lado, el análisis de vibraciones y otras técnicas permiten evaluar el estado interno del reductor. Esto es fundamental para una toma de decisiones eficiente.
Base Técnica

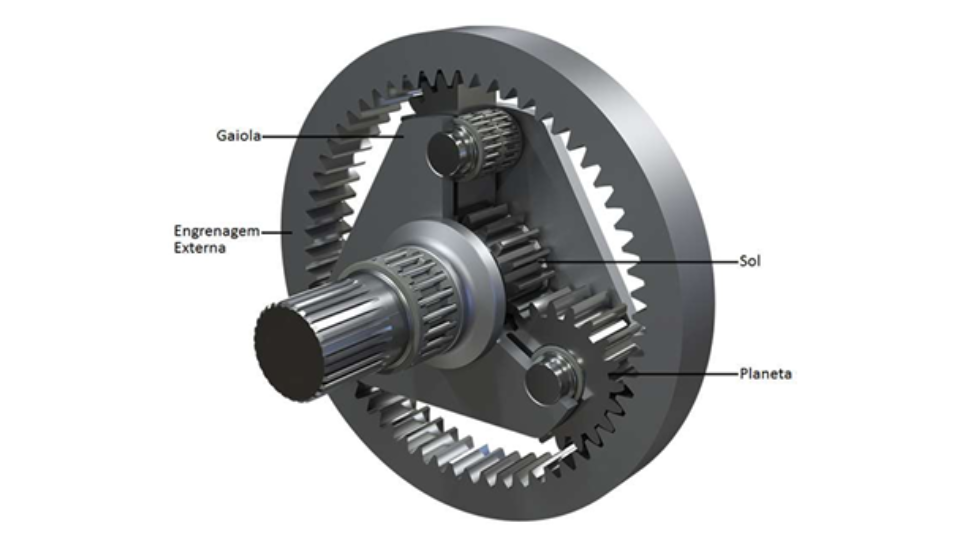

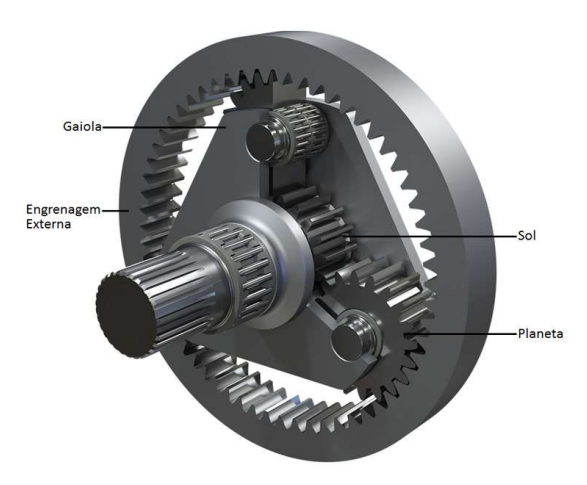

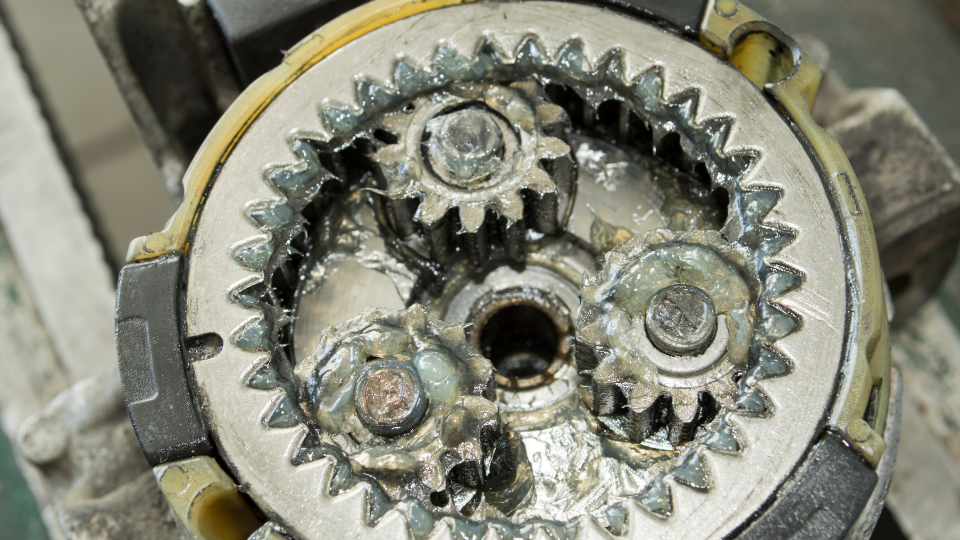

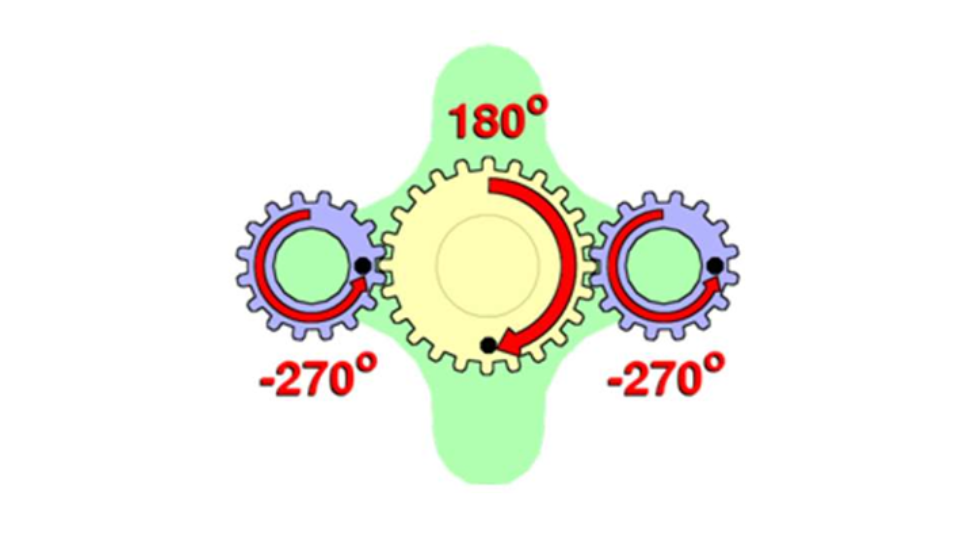

Los reductores planetarios presentan una arquitectura compleja. Incluyen:
- engranaje solar
- engranajes planetarios
- corona interna
- porta planetas
Esta configuración genera patrones vibracionales específicos. Sin embargo, también dificulta la detección de fallas mediante métodos tradicionales.
En este caso, las señales se modulan por múltiples puntos de contacto. Por lo tanto, el análisis requiere técnicas avanzadas de procesamiento de señales.
Además, las frecuencias características dependen de:
- número de dientes
- velocidad de rotación
- cantidad de planetas
- configuración interna del sistema
Por ello, el cálculo de frecuencias es fundamental para interpretar correctamente el espectro de vibraciones.
Cálculo De Frecuencias En Reductores Planetarios
En reductores planetarios, las frecuencias características permiten identificar defectos específicos en:
- engranaje solar
- planetas
- corona
- rodamientos asociados
Estas frecuencias se calculan utilizando la geometría del sistema y la velocidad de entrada.
Parámetros Básicos
Para el cálculo de frecuencias se utilizan los siguientes parámetros:
- Ze = número de dientes de la corona
- Zs = número de dientes del sol
- Zp = número de dientes del planeta
- Ne = velocidad de entrada
- Np = número de planetas
Frecuencia De Giro De La Jaula
La frecuencia de giro de la jaula puede calcularse mediante:
Fg=Zs+ZeZs×Ne
Esta frecuencia es importante porque muchas fallas generan modulación alrededor de ella.
Frecuencia De Engrane
La frecuencia de engrane es uno de los principales indicadores para evaluar el estado de los dientes.
Feng=Fg×Zp
Un incremento de amplitud en esta frecuencia puede indicar:
- desgaste
- picaduras
- excentricidad
- diente quebrado
Frecuencia De Defecto Del Sol
También es posible calcular frecuencias asociadas a defectos en el engranaje solar.
FDS=(Np−FDE)×Ne
Estas frecuencias ayudan a localizar defectos específicos dentro del tren planetario.
Ejemplo De Cálculo De Frecuencias
Supongamos un reductor planetario con:
- Zs = 17 dientes
- Ze = 97 dientes
- Np = 3 planetas
- velocidad de entrada = 1800 RPM
Al calcular las frecuencias características, el analista puede determinar:
- frecuencia de giro de la jaula
- frecuencia de engrane
- frecuencia de defecto del planeta
- frecuencia de defecto del sol
Posteriormente, estos valores se comparan contra el espectro medido en campo.
De esta manera, es posible identificar si existen componentes defectuosos dentro del sistema.
Aplicación Industrial Del Método
El monitoreo se realiza principalmente mediante análisis de vibraciones. También se emplean técnicas complementarias como:
- ultrasonido
- análisis de aceite
- termografía
En aplicaciones industriales, estos reductores se utilizan en:
- molinos
- transportadores
- sistemas de izaje
- agitadores
- extrusoras
Por lo tanto, su monitoreo es crítico para evitar fallas catastróficas.

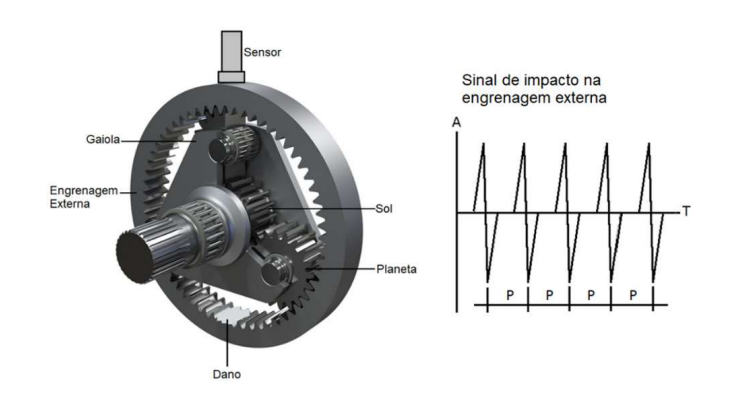

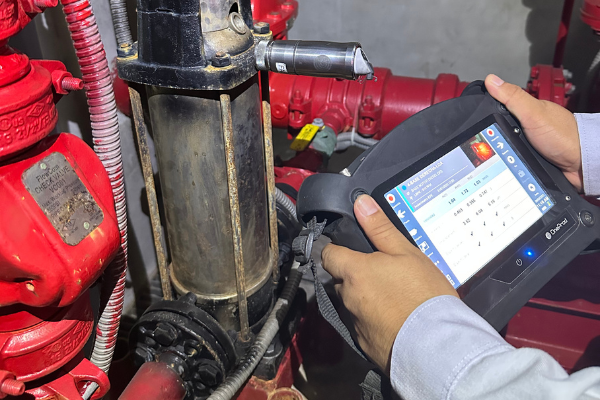

Además, se instalan sensores en puntos estratégicos del equipo. Esto permite capturar señales representativas del comportamiento dinámico.
Interpretación De Bandas Laterales
En muchos casos, las fallas en reductores planetarios no aparecen únicamente como un pico principal.
También generan bandas laterales alrededor de la frecuencia de engrane.
Este fenómeno ocurre debido a la modulación causada por:
- variación de carga
- rotación de la jaula
- paso de planetas
- defectos localizados
Por ello, el análisis de bandas laterales es una técnica clave en reductores planetarios.
Además, un incremento de bandas laterales puede indicar:
- desgaste avanzado
- excentricidad
- holguras
- daño localizado en dientes
Técnicas Avanzadas De Diagnóstico
Debido a la complejidad dinámica de estos sistemas, muchas veces el análisis espectral convencional no es suficiente.
Por ello, se utilizan técnicas avanzadas como:
- análisis de envolvente
- demodulación
- análisis de forma de onda
- análisis de tendencias
Estas metodologías permiten detectar defectos en etapas tempranas.
Además, ayudan a identificar impactos generados por dientes dañados o problemas de lubricación.
Caso Técnico
En un caso típico, se detectó un incremento en bandas laterales alrededor de frecuencias de engrane. Esto indicó una posible falla en engranajes planetarios.
Además, el análisis espectral mostró modulación de amplitud. Este patrón es característico de defectos localizados.
Sin embargo, la señal estaba influenciada por múltiples componentes. Por lo tanto, se aplicaron técnicas como envolvente y demodulación.
Finalmente, se identificó daño localizado en uno de los planetas del sistema.
Resultados Y Beneficios Observados
El monitoreo permitió identificar la falla en etapa temprana. Como resultado, se programó una intervención controlada.
Además, se evitó una falla catastrófica del sistema. Esto redujo costos asociados a:
- paradas imprevistas
- pérdida de producción
- reemplazo de componentes
- daños secundarios
Por otro lado, se optimizó la planificación del mantenimiento. También se incrementó la vida útil del equipo.
Conclusión Técnica
El monitoreo de reductores planetarios es esencial para detectar fallas complejas en equipos críticos.
Además, el cálculo de frecuencias permite interpretar correctamente los espectros de vibración y localizar defectos específicos dentro del sistema.
Por ello, integrar análisis vibracional avanzado y cálculo de frecuencias mejora significativamente la confiabilidad operativa.
}Finalmente, el uso de técnicas como envolvente y análisis de bandas laterales permite detectar defectos en etapas tempranas y optimizar las estrategias de mantenimiento predictivo.
Referencias
SKF. SKF College. Monitoreo de reductores planetarios.
