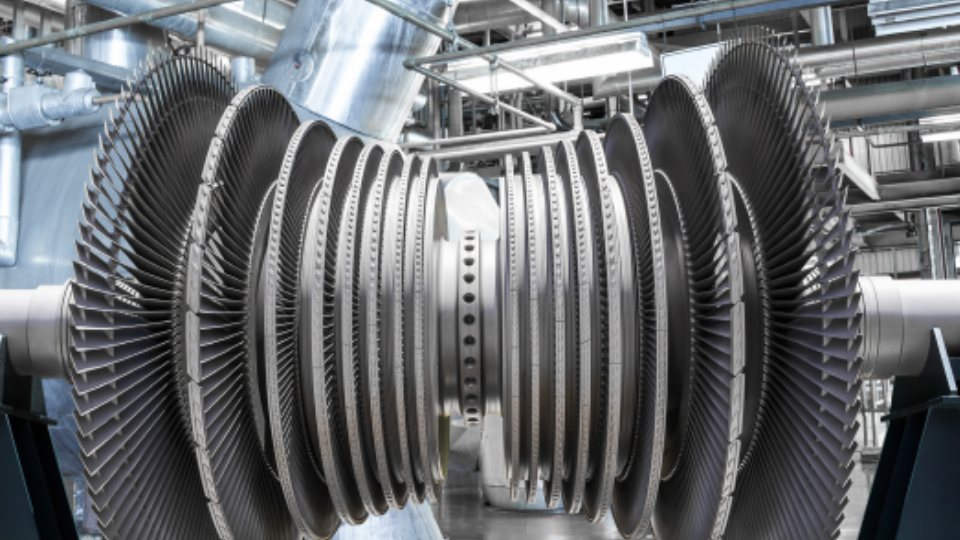

La vibración en turbina de vapor es un indicador crítico del estado dinámico del equipo. Niveles elevados pueden provocar paradas inesperadas.
Además, estas vibraciones suelen aparecer durante el arranque o cambios de carga. Por lo tanto, su control es clave para evitar fallas.
En este artículo, analizamos un caso real en una turbina de 38 MW. También explicamos estrategias de optimización y diagnóstico.
Explicación Del Fenómeno Técnico
La vibración en turbinas de vapor se origina por fuerzas dinámicas en el rotor. Estas incluyen desbalance, desalineación y efectos térmicos.
Durante el arranque, el rotor atraviesa velocidades críticas. En este punto, la amplitud de vibración puede incrementarse significativamente.
Además, la expansión térmica afecta la alineación interna. En este caso, se generan cargas adicionales en los cojinetes.
Por otro lado, la precarga en cojinetes puede amplificar la vibración. Esto ocurre especialmente en condiciones transitorias.
Aplicación Industrial Del Método
En este caso, se realizó un análisis completo de vibraciones en una turbina de 38 MW. El estudio incluyó monitoreo durante el arranque.
Se utilizaron sondas de proximidad para medir desplazamientos del eje. Estas permiten obtener datos en tiempo real sin contacto físico.
Además, se emplearon herramientas como:
- Gráficos de órbita
- Diagramas de Bode

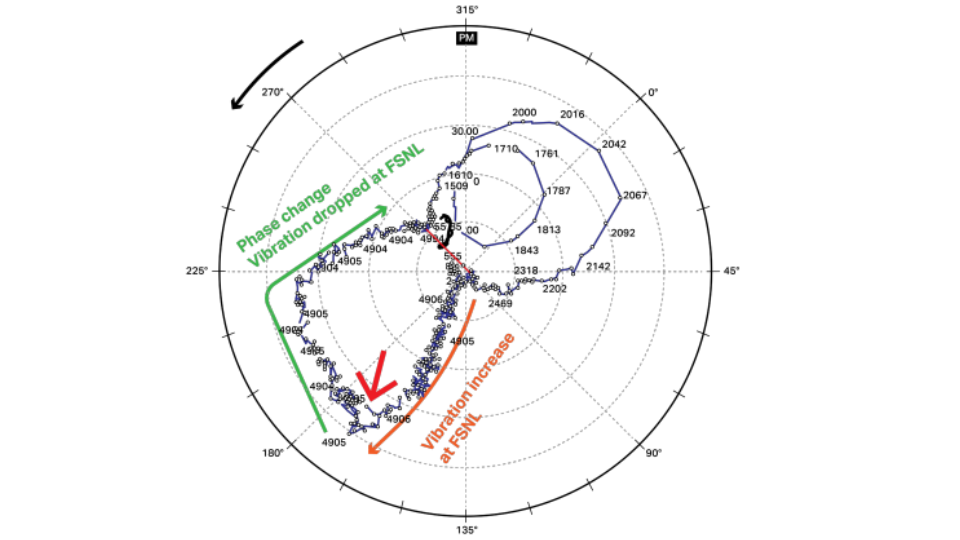

- Gráficos polares
- Espectros de frecuencia
Caso Técnico O Estudio Real
Durante la operación inicial, la turbina se llevó a 556 rpm. Sin embargo, se registraron altos niveles de vibración.
Los valores alcanzaron hasta 86 μm pico a pico en el lado de alta presión. Esto provocó una parada automática del equipo.
Posteriormente, se implementó una estrategia de arranque progresivo. Esta consistió en mantener velocidades intermedias por periodos definidos.

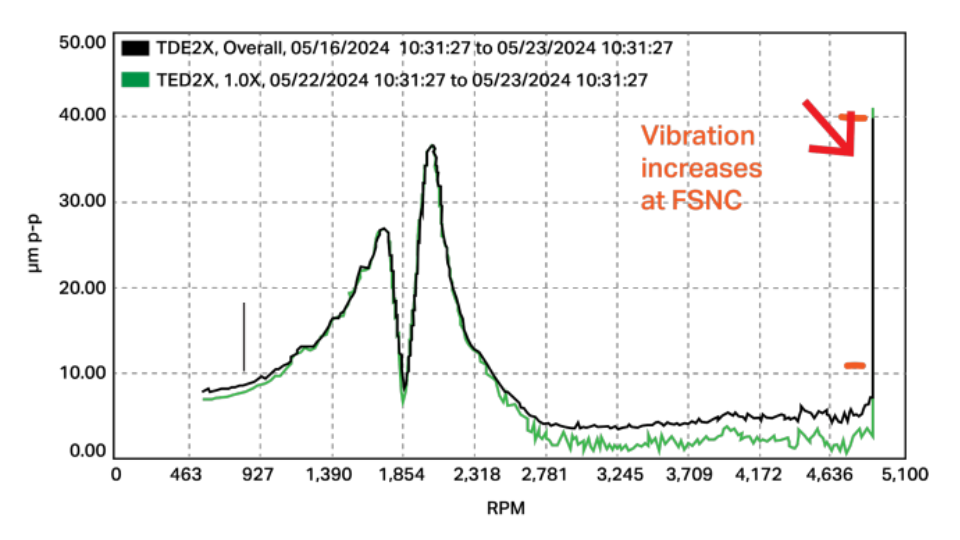

En un arranque rápido posterior, la vibración alcanzó 156 μm pico a pico. Esto ocurrió al cruzar la primera velocidad crítica.
Resultados Y Beneficios Observados
La implementación de una secuencia optimizada permitió estabilizar la turbina. Como resultado, se redujeron los niveles de vibración.
Además, el equipo logró alcanzar velocidad nominal sin disparos. Esto mejoró la confiabilidad operativa.
Entre los beneficios principales se encuentran:
- Reducción de vibraciones durante el arranque
- Eliminación de disparos por alta vibración
- Mayor estabilidad térmica del sistema
- Mejora en la vida útil de componentes críticos
Interpretación Técnica De Los Resultados
El análisis mostró que la vibración estaba relacionada con sensibilidad térmica. Esta condición afecta el comportamiento dinámico del rotor.

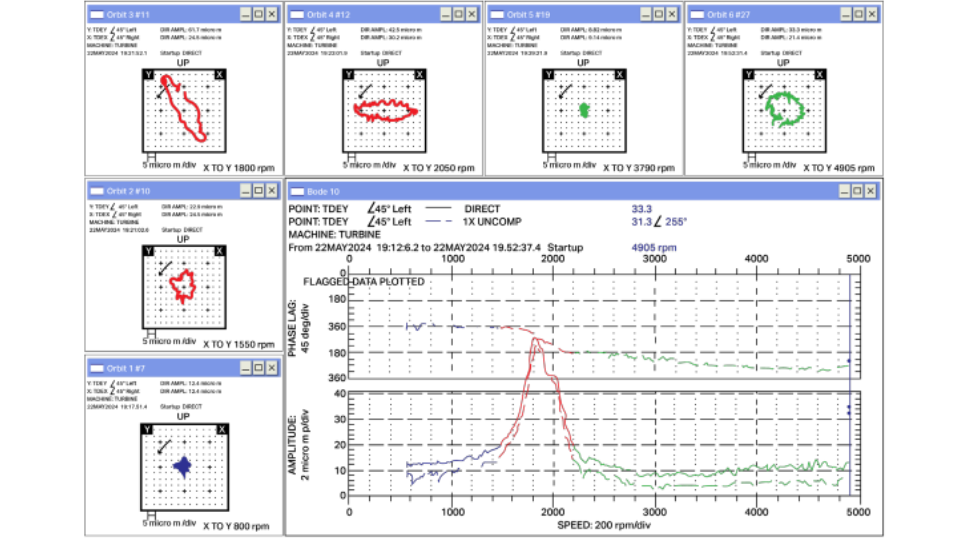

Además, los diagramas de Bode evidenciaron cambios en amplitud y fase. Esto permitió identificar el paso por velocidades críticas.
Por otro lado, los gráficos de órbita mostraron inestabilidad en condiciones transitorias. Esto confirmó la necesidad de un arranque controlado.
Por lo tanto, una correcta secuencia de arranque reduce esfuerzos internos. También evita daños en cojinetes y rotor.
Conclusión Técnica
La vibración en turbina de vapor representa un riesgo crítico durante el arranque. Sin embargo, puede controlarse mediante estrategias adecuadas.
El caso analizado demuestra que la gestión térmica es fundamental. Además, el monitoreo continuo permite tomar decisiones precisas.
Finalmente, una secuencia de arranque optimizada mejora la confiabilidad. También reduce fallas y prolonga la vida útil del equipo.
Referencias
Machinery Consultation And Service Pty Ltd (MCS) – Case Study: Vibration Management Of A 38 MW Steam Turbine
Documentación técnica de monitoreo de vibraciones en turbomaquinaria
