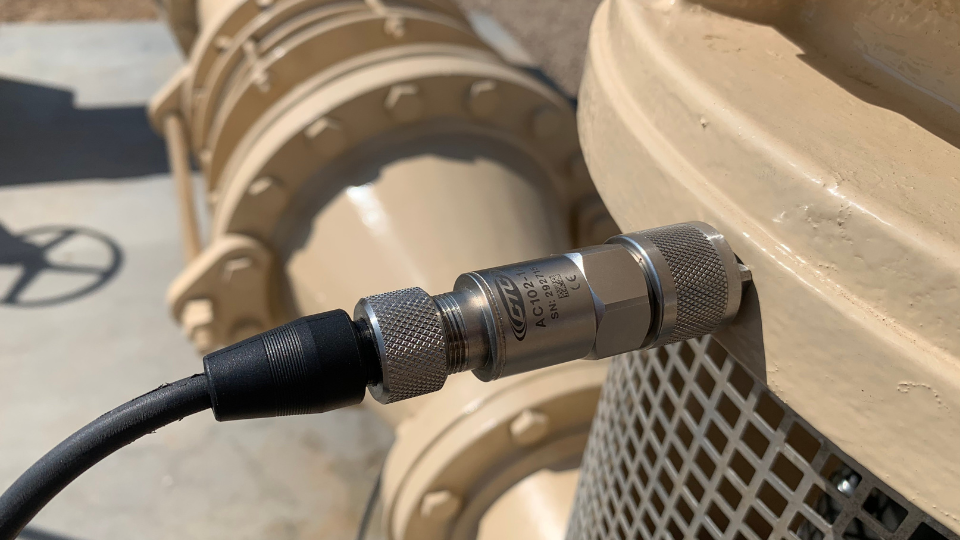

La base magnética para acelerómetro influye directamente en la calidad de los datos de vibración. Una mala elección puede generar lecturas erróneas o incompletas.
En mantenimiento predictivo, la correcta transferencia de vibraciones es clave. Por lo tanto, el tipo de base magnética debe adaptarse a la geometría de la superficie.
En este caso, se analiza el comportamiento de imanes planos y de dos polos en carcasas curvas.
Explicación de la Base Técnica
Los imanes planos ofrecen mejor transferencia de vibración en superficies completamente planas. Además, permiten un mayor rango de frecuencia.
Sin embargo, requieren contacto total con la superficie. Si existe curvatura, el contacto se reduce.
Por otro lado, los imanes de dos polos se adaptan mejor a superficies curvas. En este caso, el contacto es más estable.
Aplicación Industrial Del Método
En campo, los analistas trabajan con motores eléctricos y bombas. Estas máquinas suelen tener carcasas curvas en los alojamientos de rodamientos.
Por lo tanto, la selección de la base magnética para acelerómetro debe considerar esta geometría.
En este estudio, se evaluaron:
- Motores eléctricos en ambos extremos
- Bombas en extremos de accionamiento y no accionamiento
Se utilizaron acelerómetros de salida superior y lateral. Además, se compararon bases magnéticas planas y de dos polos.
Caso Técnico En Carcasa De Rodamiento
El análisis se realizó sobre la misma ubicación de medición. Esto permitió comparar resultados directamente.

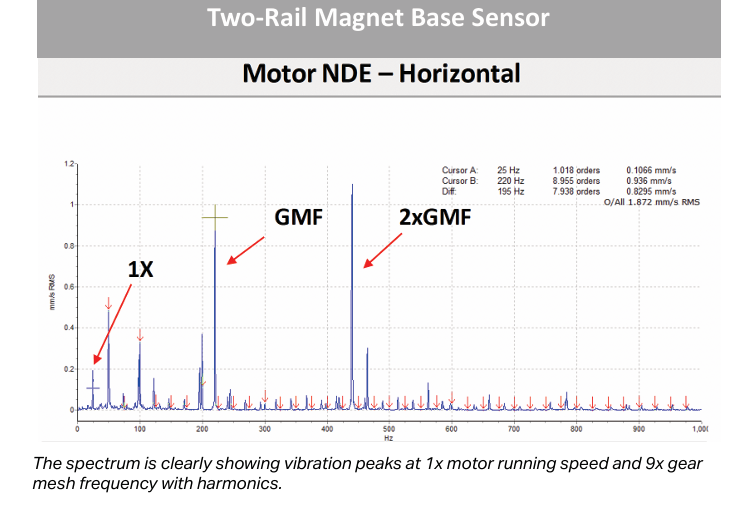

Con el imán de dos polos, el espectro mostró picos claros en:
- Frecuencia 1x de giro del motor
- Frecuencia de engrane (gear mesh) y armónicos

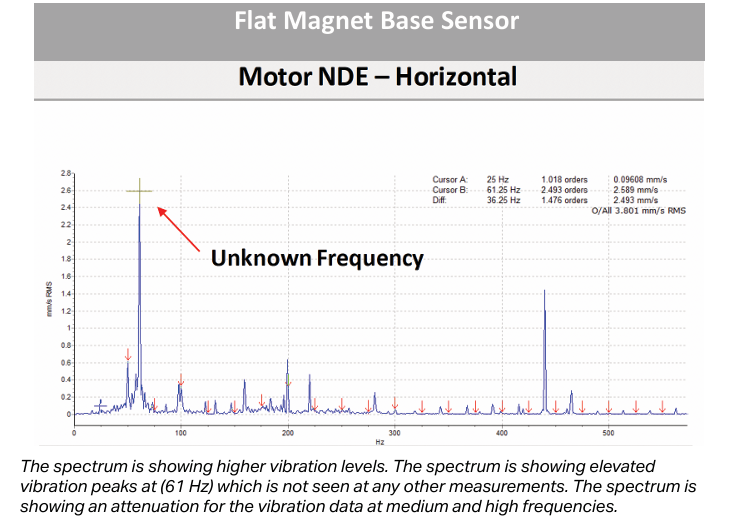

En cambio, el imán plano mostró niveles más altos de vibración. Sin embargo, aparecieron picos adicionales no consistentes.
Resultados Y Beneficios Observados
Los resultados evidencian diferencias importantes:
- Los imanes planos registraron valores globales más altos
- Se observó atenuación en frecuencias medias y altas
- Aparecieron picos falsos debido a inestabilidad del sensor
Por otro lado, el imán de dos polos mostró mayor estabilidad. Además, entregó datos más representativos del comportamiento real.
Interpretación Técnica De Los Resultados
El uso de un imán plano en superficie curva genera contacto parcial. Como resultado, el sensor puede oscilar.
Este movimiento introduce errores en la medición. Por ejemplo:
- Frecuencias falsas
- Distorsión en amplitudes
- Pérdida de información en altas frecuencias
En cambio, el imán de doble dos polos mejora la rigidez del montaje. Por lo tanto, reduce la distorsión de señal.
Conclusión Técnica
La selección de la base magnética para acelerómetro es crítica en mantenimiento predictivo. No existe una única solución para todos los casos.
Los imanes planos ofrecen alto rango de frecuencia en superficies planas. Sin embargo, fallan en superficies curvas.
Por otro lado, los imanes de os polos garantizan estabilidad en carcasas curvas. Esto mejora la confiabilidad del diagnóstico.
Por lo tanto, el analista debe evaluar siempre la superficie antes de medir.
Referencias
- CTC, Exploring the Impact of Two-Rail Magnets vs. Flat Magnets on Curved Machine Casings
