Si estás realizando tus primeros trabajos de alineamiento láser de ejes, de seguro has notado que el resultado del desalineamiento angular, no es un angulo. En su lugar, el display muestra un número positivo o negativo, seguido por un /100.
Si te has preguntado que representa este valor, y como interpretarlo, en este artículo te enseñaremos a comprender este resultado para que mejores tus conocimientos en el alineamiento láser de ejes.
Para explicar esto, tomaremos como ejemplo un reporte de alineamiento del Fixturlaser EVO:

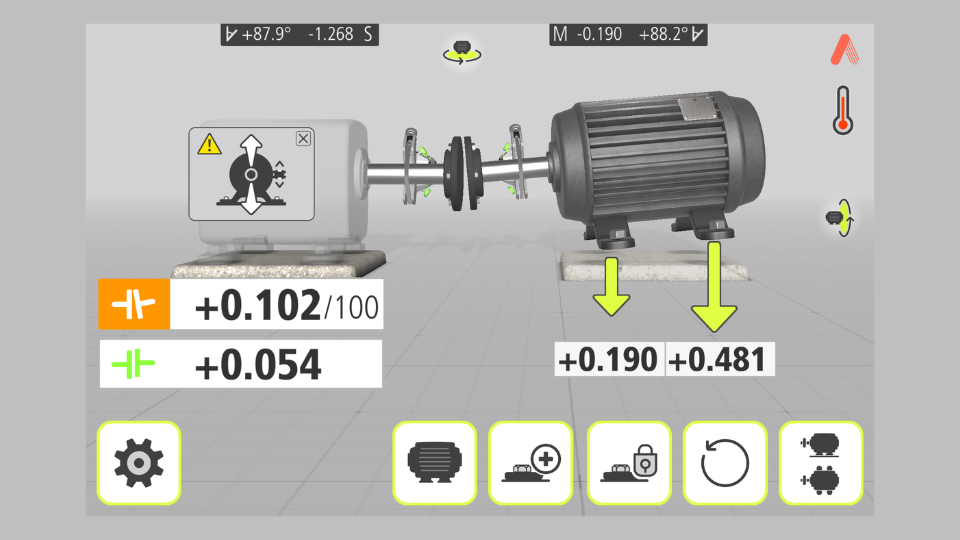

En el reporte puedes ver que el motor esta totalmente desalineado. En la vista vertical existe un desalineamiento angular de +0.17/100 y en el paralelo se tiene un desalineamiento de +0.48.
Ahora si ves los valores de los puntos de apoyo del motor, podrás ver que los puntos de apoyo lado acople están +0.16 mm por encima de la linea de referencia base. Por su parte, los puntos de apoyo posteriores están +2.08 mm por encima de la linea base de referencia.
En conclusión, este motor «está muy alto«, por lo que será necesario quitarle lainas para restarle altura.
Para este ejemplo, te guiaremos con el procedimiento y cálculos necesarios para llegar a entender el resultado de desalineamiento angular.
Tomando como referencia el reporte de ejemplo que mencionamos líneas arriba. Ubica la posición del motor (vista vertical) en el plano cartesiano con ayuda de las medidas tomadas con la wincha y de los valores de posición de los puntos de apoyo. El plano debería quedarte de la siguiente manera:
Ya que tienes la recta trazada, forma un angulo rectángulo. El triangulo te debe quedar de la siguiente manera:
Para que puedas comprender un poco mejor el calculo, mostraremos solo el triangulo con sus dimensiones y trazaremos una distancia de 100 mm en la base, para tomar un valor X que debes calcular:
Lo que debes calcular aquí es que valor tomaría X si la distancia fuese 100 mm. Esto lo podrás calcular fácilmente con la equivalente de triángulos:
Como puedes ver, hemos podido calcular el valor del desalineamiento angular. Por que lo que este valor se interpretaría de la siguiente manera: Por cada 100 mm de distancia de separación entre puntos de apoyo, los puntos de apoyo posteriores se levantan 0.17 mm.
