Las fallas de engrane representan uno de los problemas más críticos en sistemas mecánicos industriales. Estas fallas generan vibraciones, ruido y desgaste acelerado.
Además, una detección tardía puede provocar fallas catastróficas y paradas no programadas. Por lo tanto, el análisis de vibraciones se convierte en una herramienta clave.
En este caso, se analiza un estudio técnico realizado en una planta cementera. Se identificó una falla en engranajes mediante monitoreo predictivo.
Explicación Del Fenómeno Técnico
Los engranajes transmiten potencia mediante el contacto entre dientes. Sin embargo, cualquier irregularidad en este contacto genera vibraciones anormales.
Las fallas de engrane pueden originarse por diferentes causas:
- Desgaste progresivo por contacto continuo
- Picado superficial debido a esfuerzos repetitivos
- Grietas por cargas excesivas
- Desalineación entre ejes
- Rayado por contaminación o partículas externas
En este caso, estas condiciones afectan directamente la eficiencia del sistema. Además, incrementan el riesgo de falla total.
Aplicación Del Análisis De Vibraciones En Engranajes
El análisis de vibraciones permite identificar patrones asociados a defectos en engranajes. Por ejemplo, la presencia de armónicos y frecuencias de impacto.
En este estudio, se utilizó instrumentación especializada:
- Acelerómetro industrial de 100 mV/g
- Base magnética de montaje
- Cableado compatible con colectores de datos
- Colector de datos portátil
Por otro lado, el uso de sensores adecuados garantiza una medición precisa. Esto es clave para detectar fallas en etapas tempranas.
Caso Técnico En Planta Cementera
Durante una inspección rutinaria, se detectó una anomalía en una caja reductora. El análisis mostró vibraciones elevadas a la velocidad de operación.
Además, se identificaron armónicos y eventos de impacto en la señal temporal. Estos indicadores sugieren daños en los dientes del engranaje.
En este caso, el patrón observado fue consistente con una falla mecánica localizada.
Interpretación Técnica De Los Resultados

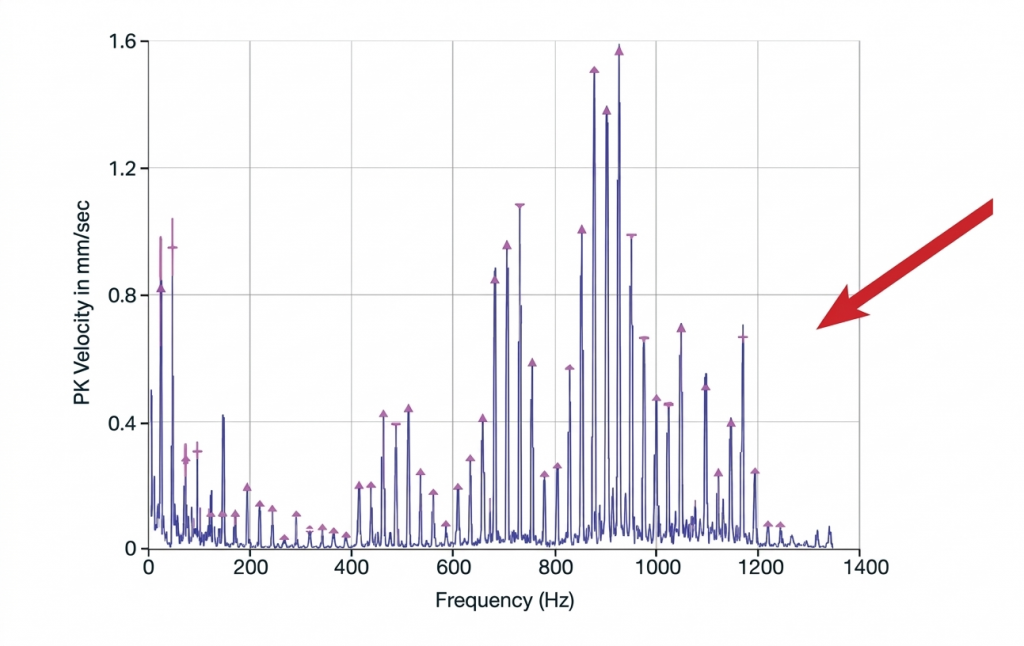

El espectro de vibración mostró componentes clave:
- Incremento en la frecuencia de giro (GMF)
- Presencia de armónicos

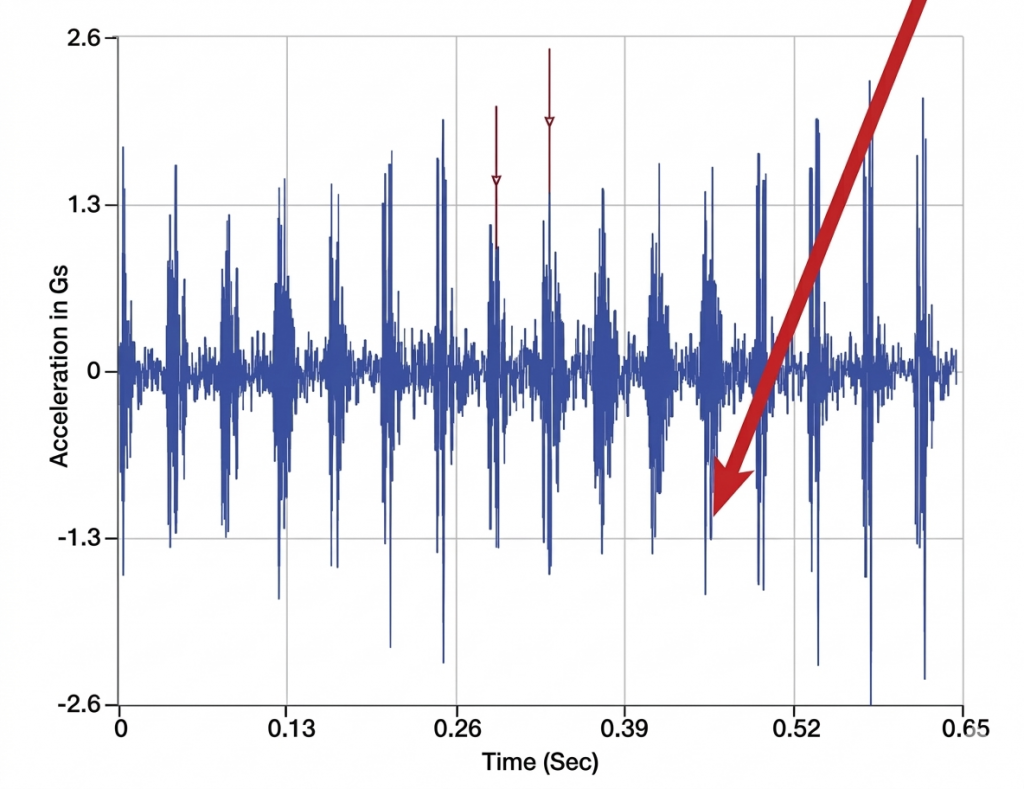

- Vibraciones de impacto en el dominio del tiempo
Estos indicadores, en conjunto, evidencian defectos en los dientes del engranaje. En particular, sugieren grietas o fracturas.
Por lo tanto, el análisis permitió diagnosticar la condición real del equipo sin detener la operación.
Resultados Y Beneficios Observados
El diagnóstico confirmó la presencia de un diente dañado en el engranaje. Como resultado, se recomendó su reemplazo antes de la falla total.
Además, se logró:
- Evitar una parada no planificada
- Reducir costos de mantenimiento correctivo
- Incrementar la confiabilidad del sistema
En este caso, la correcta selección del acelerómetro fue fundamental. Su amplio rango de frecuencia permitió detectar señales de alta frecuencia.
Conclusión Técnica
Las fallas de engrane pueden evolucionar rápidamente si no se detectan a tiempo. Sin embargo, el análisis de vibraciones permite identificar estos defectos de forma precisa.
Además, la combinación de instrumentación adecuada y análisis técnico mejora la toma de decisiones. Por lo tanto, se optimiza la confiabilidad de los equipos industriales.
Este caso demuestra que el monitoreo predictivo no solo detecta fallas. También previene consecuencias operativas críticas en entornos industriales exigentes.
Referencias
- Case Study: Gear Mesh Faults – CTC / MDI
