El AT-150 de Acoem es un alineador láser de ejes que permite medir y corregir la desalineación de máquinas horizontales y verticales. Su sistema basado en tablet facilita el trabajo del personal de mantenimiento mediante una interfaz visual y funciones que acompañan el proceso de alineamiento.

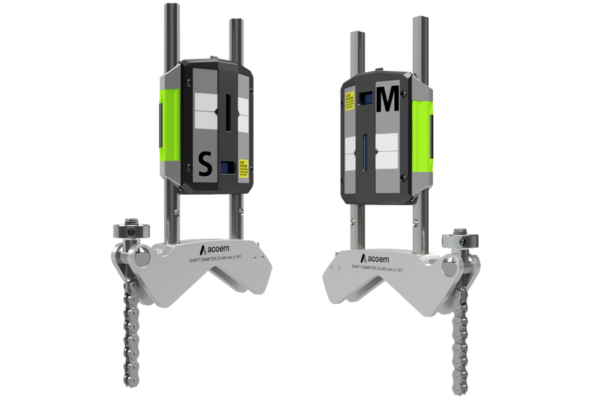

El equipo incorpora cabezales de medición M11 y S11, con sensores digitales de 20 mm y tecnología de láser de línea. Además, ofrece una distancia de medición de 3 metros y elimina la necesidad de ajustar el láser, lo que simplifica la preparación del instrumento.
Mediante el método Tripoint, el AT-150 obtiene las mediciones en tres posiciones de giro. Asimismo, la función SoftCheck™ permite comprobar la condición de pie cojo antes del alineamiento. De esta manera, el técnico puede identificar y corregir problemas de apoyo que afectan el resultado.
Consideraciones
– El equipo viene con certificado de calibración de fábrica.
– Te brindamos una capacitación para uso y manejo del equipo en tus instalaciones (*).
– Garantía extendida del equipo con cada calibración (*).
– Te hacemos la entrega del equipo en 2 días hábiles, salvo venta previa.
(*) Ver detalle en la cotización formal
| Característica | Especificación |
|---|---|
| Alineamiento | Horizontal y vertical |
| Cabezales | M11/S11 |
| Láser / detector | Láser de línea / sensor digital de 20 mm |
| Distancia de medición | 3 m; hasta 5 m con alineamiento aproximado |
| Resolución / exactitud | 0,01 mm / 1 % ± 1 dígito |
| Inclinómetro | Resolución: 1° / exactitud: ±3° |
| Método de medición | Tripoint |
| Funciones | SoftCheck™, VertiZontal™, GuideU™ y True Live™ |
| Reportes | PDF y registro fotográfico |
| Autonomía | 11 horas |
| Protección / temperatura | IP65 / 0 a 50 °C |
| Componente | Cantidad |
|---|---|
| Maletín AT-100 | 1 |
| Cabezal de medición Acoem M11 | 1 |
| Cabezal de medición Acoem S11 | 1 |
| Cinta métrica de 5 m | 1 |
| Soporte en V completo | 2 |
| Herramienta de varilla Ø4 × 80 mm | 1 |
| Cable USB A a mini-B, negro, de 1,5 m | 2 |
| Fuente de alimentación de 5 V CC con 2 puertos USB | 1 |
| Paño de limpieza de 180 × 170 mm | 1 |
| Guía rápida AT | 1 |
Nota: Este kit no incluye tablet.
El AT-150 permite alinear ejes en conjuntos de motor y bomba, ventiladores y otros equipos rotativos con máquinas en disposición horizontal.
Durante la instalación o después de una reparación, el personal de mantenimiento puede medir la desalineación y corregir la posición de la máquina. Así, contribuye a reducir los esfuerzos sobre rodamientos, sellos y acoplamientos asociados con una alineación incorrecta.
Fichas Técnicas
Acoem AT-150 - Ficha Técnica
Más información del producto
| Característica | Especificación |
|---|---|
| Alineamiento | Horizontal y vertical |
| Cabezales | M11/S11 |
| Láser / detector | Láser de línea / sensor digital de 20 mm |
| Distancia de medición | 3 m; hasta 5 m con alineamiento aproximado |
| Resolución / exactitud | 0,01 mm / 1 % ± 1 dígito |
| Inclinómetro | Resolución: 1° / exactitud: ±3° |
| Método de medición | Tripoint |
| Funciones | SoftCheck™, VertiZontal™, GuideU™ y True Live™ |
| Reportes | PDF y registro fotográfico |
| Autonomía | 11 horas |
| Protección / temperatura | IP65 / 0 a 50 °C |
| Componente | Cantidad |
|---|---|
| Maletín AT-100 | 1 |
| Cabezal de medición Acoem M11 | 1 |
| Cabezal de medición Acoem S11 | 1 |
| Cinta métrica de 5 m | 1 |
| Soporte en V completo | 2 |
| Herramienta de varilla Ø4 × 80 mm | 1 |
| Cable USB A a mini-B, negro, de 1,5 m | 2 |
| Fuente de alimentación de 5 V CC con 2 puertos USB | 1 |
| Paño de limpieza de 180 × 170 mm | 1 |
| Guía rápida AT | 1 |
Nota: Este kit no incluye tablet.
El AT-150 permite alinear ejes en conjuntos de motor y bomba, ventiladores y otros equipos rotativos con máquinas en disposición horizontal.
Durante la instalación o después de una reparación, el personal de mantenimiento puede medir la desalineación y corregir la posición de la máquina. Así, contribuye a reducir los esfuerzos sobre rodamientos, sellos y acoplamientos asociados con una alineación incorrecta.
