Fixturlaser NXA ULTIMATE | Alineador Láser de Ejes | Acoem

El Fixturlaser NXA ULTIMATE es la máximo expresión de tecnología para el alineamiento láser de ejes.

Este alineador láser de ejes cuenta con las funciones de alineamiento estándar para realizar:

Alineamiento láser de ejes horizontales.
Alineamiento láser de ejes verticales.
Verificación de pata coja.
Ingreso de valores objetivo para compensación térmica.

Con el Fixturlaser NXA ULTIMATE también podrás realizar funciones adicionales que todo experto de alineamiento necesita:

Alineamiento de trenes de máquina.
Verificación práctica de valores objetivo (con mediciones pre y post funcionamiento de la máquina).
Verificación de planitud rectangular.
Verificación de planitud circular.
Verificación de linealidad.

Con accesorios adicionales podrás aumentar las funciones de este equipo equipo:

OFFSET: Para realizar alineamiento láser de ejes cardanes.
OL2R: Para realizar la medición de valores de compensación térmica con alta precisión.
FULLBORE: Para que puedas realizar la verificación de concentricidad entre agujeros con diámetro entre 80 y 620 mm.

Ver más Ver menos

Consideraciones

– El equipo viene con certificado de calibración de fábrica.

– Te brindamos una capacitación para uso y manejo del equipo en tus instalaciones (*).

– Garantía extendida del equipo con cada calibración (*).

– Te hacemos la entrega del equipo en 2 días hábiles, salvo venta previa.

(*) Ver detalle en la cotización formal

Más información del producto

Especificaciones Técnicas

Característica	Especificación / Beneficio
Aplicaciones Principales	Alineación de ejes (horizontal, vertical, Machine Train™) + Mediciones geométricas (planitud, rectilinealidad)
Precisión de Medición	± 0.3% ± 7 µm – Máxima precisión con sensor CCD de ultradefinición para resultados repetibles.
Pantalla y Software	Pantalla táctil 6.5″ con interfaz 3D intuitiva (OmniView) que guía paso a paso.
Tecnología Única	VertiZontal Moves y OmniView: Ajuste en tiempo real en vertical/horizontal sin repetir mediciones.
Conectividad	Unidades sensoras con Bluetooth. Completamente inalámbrico.
Autonomía	Hasta 10 horas de uso continuo (unidad de pantalla).
Robustez (IP)	Grado de protección IP65 (resistente al polvo y chorros de agua).
Funciones Avanzadas	Hot Check™ (alineación en caliente), Softcheck™, Best Fit, gestión de plantillas y memoria USB.

Contenido del Producto

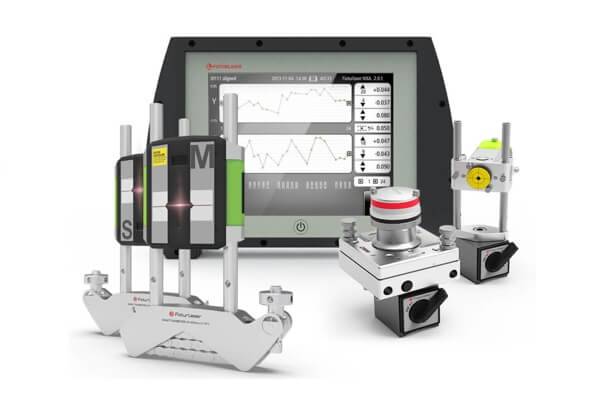

El alineador láser de ejes avanzado Fixturlaser NXA ULTIMATE incluye lo siguiente:

1 Unidad display
2 piezas de sensores inteligentes digitales
2 piezas de soportes en V completos con cadenas
2 piezas de soportes en V magnéticos
2 piezas de cadenas 8 mm 60 eslabones
juego de varillas
Accesorio de extensión, 49 mm
Base magnética
Sensor/receptor R2
Soporte de sensor giratorio sobre base magnética
Transmisor T21 con imán de montaje
2 piezas de herramientas en ángulo
Cinta métrica 5m
Memoria USB
Cargadores para display y sensores
Manual de alineación de ejes NXA – Versión en inglés
Manual de geometría NXA – versión en inglés

Aplicaciones del Producto

El Fixturlaser NXA ULTIMATE es el alineador láser de ejes más avanzado de toda la linea.

Con este equipo de tecnología avanzada podrás realizar:

Alineamiento láser de ejes horizontales de motores, bombas, cajas reductoras, etc.
Alineamiento láser de ejes verticales. Esto lo podrás realizar para motores que estén montado con un soporte tipo brida.
Alineamiento láser de trenes de máquina: El Fixturlaser NXA ULTIMATE cuenta con una función que te permitirá hacer un barrido por todo el tren de máquina y realizar una mínima cantidad de movimientos para lograr un alineamiento dentro de las tolerancias.
Verificación de pata coja.
Si cuentas con los valores objetivo de compensación térmica, podrás ingresarlos directamente en el alineador.

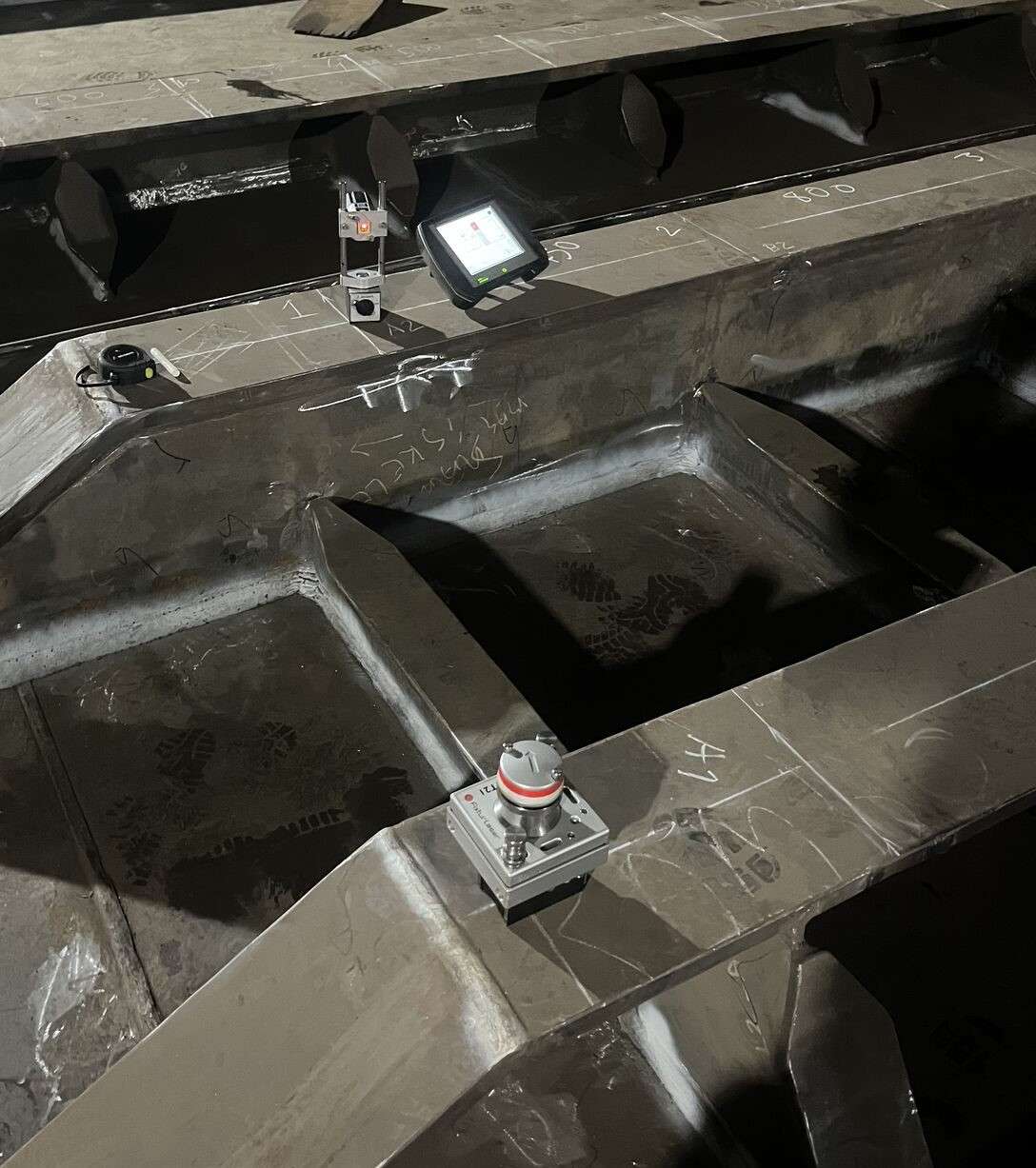

Podrás realizar verificaciones avanzadas de geometría: planitud rectangular, planitud circular y linealidad.
Con accesorios adicionales, podrás realizar alineamiento de cardanes, medición de valores de compensación térmica y concentricidad entre agujeros.

Fichas Técnicas

Fixturlaser NXA Ultimate - Ficha técnica

Fichas Técnicas

Fixturlaser NXA Ultimate - Ficha técnica

Más información del producto

Especificaciones Técnicas

Característica	Especificación / Beneficio
Aplicaciones Principales	Alineación de ejes (horizontal, vertical, Machine Train™) + Mediciones geométricas (planitud, rectilinealidad)
Precisión de Medición	± 0.3% ± 7 µm – Máxima precisión con sensor CCD de ultradefinición para resultados repetibles.
Pantalla y Software	Pantalla táctil 6.5″ con interfaz 3D intuitiva (OmniView) que guía paso a paso.
Tecnología Única	VertiZontal Moves y OmniView: Ajuste en tiempo real en vertical/horizontal sin repetir mediciones.
Conectividad	Unidades sensoras con Bluetooth. Completamente inalámbrico.
Autonomía	Hasta 10 horas de uso continuo (unidad de pantalla).
Robustez (IP)	Grado de protección IP65 (resistente al polvo y chorros de agua).
Funciones Avanzadas	Hot Check™ (alineación en caliente), Softcheck™, Best Fit, gestión de plantillas y memoria USB.

Contenido del Producto

El alineador láser de ejes avanzado Fixturlaser NXA ULTIMATE incluye lo siguiente:

1 Unidad display
2 piezas de sensores inteligentes digitales
2 piezas de soportes en V completos con cadenas
2 piezas de soportes en V magnéticos
2 piezas de cadenas 8 mm 60 eslabones
juego de varillas
Accesorio de extensión, 49 mm
Base magnética
Sensor/receptor R2
Soporte de sensor giratorio sobre base magnética
Transmisor T21 con imán de montaje
2 piezas de herramientas en ángulo
Cinta métrica 5m
Memoria USB
Cargadores para display y sensores
Manual de alineación de ejes NXA – Versión en inglés
Manual de geometría NXA – versión en inglés

Aplicaciones del Producto

El Fixturlaser NXA ULTIMATE es el alineador láser de ejes más avanzado de toda la linea.

Con este equipo de tecnología avanzada podrás realizar:

Alineamiento láser de ejes horizontales de motores, bombas, cajas reductoras, etc.
Alineamiento láser de ejes verticales. Esto lo podrás realizar para motores que estén montado con un soporte tipo brida.
Alineamiento láser de trenes de máquina: El Fixturlaser NXA ULTIMATE cuenta con una función que te permitirá hacer un barrido por todo el tren de máquina y realizar una mínima cantidad de movimientos para lograr un alineamiento dentro de las tolerancias.
Verificación de pata coja.
Si cuentas con los valores objetivo de compensación térmica, podrás ingresarlos directamente en el alineador.
Podrás realizar verificaciones avanzadas de geometría: planitud rectangular, planitud circular y linealidad.
Con accesorios adicionales, podrás realizar alineamiento de cardanes, medición de valores de compensación térmica y concentricidad entre agujeros.

Fichas Técnicas

Fixturlaser NXA Ultimate - Ficha técnica
